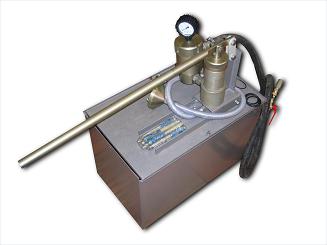

Насос НДМ-20

Пенетрон, насос НДМ-20, Скрепа М600 Инъекционная

Назначение и область применения

Ручной поршневой насос НДМ-20 предназначен для нагнетания:

- цементных композиции высокой и средней подвижности (Скрепа М600 Инъекционная);

- водных растворов (щелочно-силикатных материалов, а также силикатных растворов);

- микроэмульсий на водной основе.

Ручной поршневой насос не может использоваться для работы с другими материалами.

Благодаря своей компактности и небольшой массе, ручной поршневой насос отлично подходит для нагнетательных работ на лесах или в небольших помещениях. В аккумуляторе давления материал находится под давлением и может дозировано подаваться в зависимости от потребности (с учетом времени реакции), например, для заполнения трещин микроцементом.

Технические данные

1. Рабочее давление - 0...25 бар,

2. Производительность - 150 мл на ход,

3. Крупность зёрен материала - 0,3 мм,

4. Масса - 20 кг,

5. Высота / ширина/ длина в собранном виде - 75 х 40 х 90 см,

6. Высота / ширина / длина при транспортировке - 50 х 40 х 80 см

Комплектность

Комплект поставки:

1. аккумулирующий обратный клапан (аккумулятор давления) с манометром - 1 шт.,

2. всасывающая система - 1 шт.,

3. шланг для подачи материала (2,5 м) внутренний d16 мм - 1 шт.,

4. шаровой кран с преходником + 10 инъекторов (пакеров) - 10 шт.

Рабочее место

Ручной поршневой насос должен располагаться только на ровной и прочной поверхности, которая должна обеспечивать его устойчивость. Ручной поршневой насос должен быть расположен таким образом, чтобы обеспечивать свободный доступ ко всем органам управления.

Общие правила техники безопасности

1. При приемке установки проверьте упаковку. Убедитесь в отсутствии повреждений, которые могли возникнуть при транспортировке.

2. Перед началом каждой смены проверьте установку на предмет очевидных дефектов и неполадок, которые в случае их обнаружения должны быть устранены до начала работ.

3. Во время перерывов следите за соблюдением времени отверждения материала. При необходимости произведите чистку установки. Отвержденный, а также очень схватившийся, материал может привести к повреждению установки.

4. Строго соблюдайте инструкции по чистке и техническому обслуживанию установки.

5. Во время работы установки контролируйте ход ее работы с максимально близкого расстояния.

6. Для защиты глаз, кожи и дыхательных путей используйте защитные очки, защитную спецодежду, защитные перчатки, а также по возможности респиратор и защитный крем (мазь) для кожи.

7. В процессе нагнетания установка вырабатывает высокое давление, поэтому ни в коем случае не допускайте попадания пальцев и рук в струю нагнетания.

8. Запрещается внесение каких бы то ни было изменений в установку.

9. Не допускайте повреждений установки. Не подвергайте установку воздействию значительных механических усилий. Не допускайте холостой работы насоса более необходимого времени.

10. Данная Инструкция должна всегда находиться под рукой на месте эксплуатации установки.

11. Содержите рабочее место в порядке. Беспорядок на рабочем месте может привести к травматизму.

12. Установка должна храниться в сухом закрытом помещении.

13. При хранении (на складе и т.п.) и транспортировке не ставьте насос вверх ногами и не класть набок, т.к. могут вытечь смазочные и консервационные средства.

14. Не допускайте к установке детей и посторонних.

Пуск насоса

Чистку установки производить ежедневно по окончании работ или через каждые 8 часов.

Большинство производителей материалов указывают, каким промывочным средством следует пользоваться для чистки ручного поршневого насоса с тем, чтобы обеспечить основательную чистку установки, а также можно ли производить чистку водой.

1. Всасывающий шланг с экстрактором поместите в емкость с чистой водой.

2. Воду прокачайте в течение двух минут в режиме циркуляции.

3. В отсасывающую емкость снова влейте чистую воду и прокачайте 2-3 минуты в режиме циркуляции, открывая и закрывая при этом шаровой кран и повышая и понижая давление с тем, чтобы вода добралась до всех деталей внутри насоса.

4. Полностью выкачайте воду. Важно: Не допускайте работы насоса всухую более положенного времени!

5. Отсоедините шланг подачи материала от ручного поршневого насоса. Затем поворотом крышки откройте аккумулирующий обратный клапан, находящийся рядом с цилиндром насоса.

6. Кисточкой и щеткой тщательно прочистите клапан внутри насоса и проверьте его на наличие повреждений. После чистки аккумулирующий обратный клапан снова привинтите, немного смазав находящееся с внутренней стороны кольцо круглого сечения универсальной смазкой.

7. Теперь установка прочищена, ее можно поставить на хранение до следующего использования.

Техническое обслуживание и демонтаж

Перед началом демонтажа произведите тщательную чистку насоса.

Полностью удалите из установки ингредиенты, представляющие опасность для окружающей среды и здоровья человека.

В насосе не должно оставаться воды, растворов и растворителей. Использование этих средств допускается только во время чистки установки. После использования этих средств насос и шланги необходимо подвергнуть консервации гидравлическим маслом («Mobil HLP-68» или аналогичным).

Замена уплотнительных колец поршня

Если мощность насоса заметно снизилась, рекомендуется произвести замену уплотнительных колец поршня.

1. Произвести чистку ручного поршневого насоса, как описано в п. 3.

2. Освободить и вынуть резьбовые соединения. Перекинуть рычаг вперед.

3. Отвинтить крышку (крепежная букса).

4. Вынуть шток поршня вместе с поршнем.

5. Удерживая шток снять уплотнительные кольца.

6. Установить новые уплотнительные кольца.

7. Прежде чем установить поршень, необходимо смазать наружную часть поршня и внутреннюю цилиндра универсальной смазкой (Литол-24).

8. Сборка производится в обратном порядке.

Важно: При установке поршня следите за чистотой с тем, чтобы ничего не повредить.

Гарантийные обязательства

Мы даем гарантию на 12 месяцев со дня выставления счета на поршневой насос ИДМ-20. Гарантия распространяется на все виды дефектов, обусловленных браком материала или производственным браком, и не распространяется на быстроизнашивающиеся детали и уплотнительные комплекты, а также дефекты, возникшие по вине покупателя, как то:

- ненадлежащее обращение с установкой,

- перегрузка,

- преднамеренная поломка установки,

- внесение в нее изменений при попытке самостоятельного ремонта.

При несоблюдении требований настоящей Инструкции, использовании материалов, не предназначенных для данной установки, недостаточном техническом обслуживании и нерегулярной чистке установки, а также ненадлежащем обращении с ней гарантийные обязательства прекращаются.

Открывание ручного поршневого насоса может осуществляться лишь в той мере, в коей это предусмотрено настоящей Инструкцией. Прочие работы по открыванию и демонтажу ручного поршневого насоса могут производиться только специально обученным персоналом.

При возникновении у Вас проблем с эксплуатацией установки, позвоните нам или отправьте факс с изложение проблемы. Мы охотно Вам поможем.
